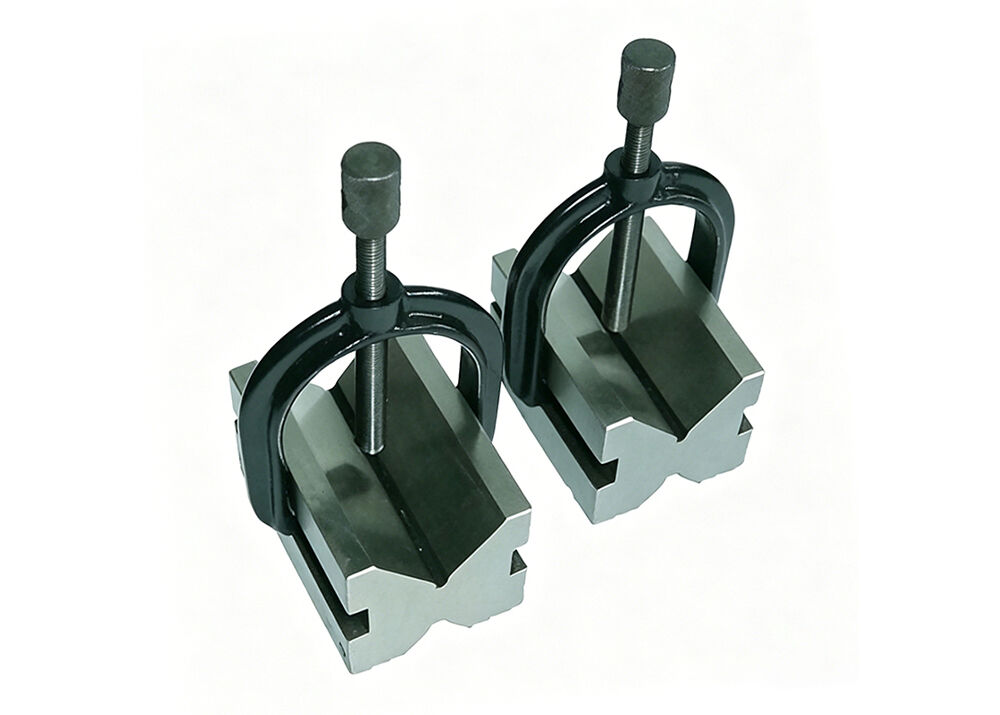

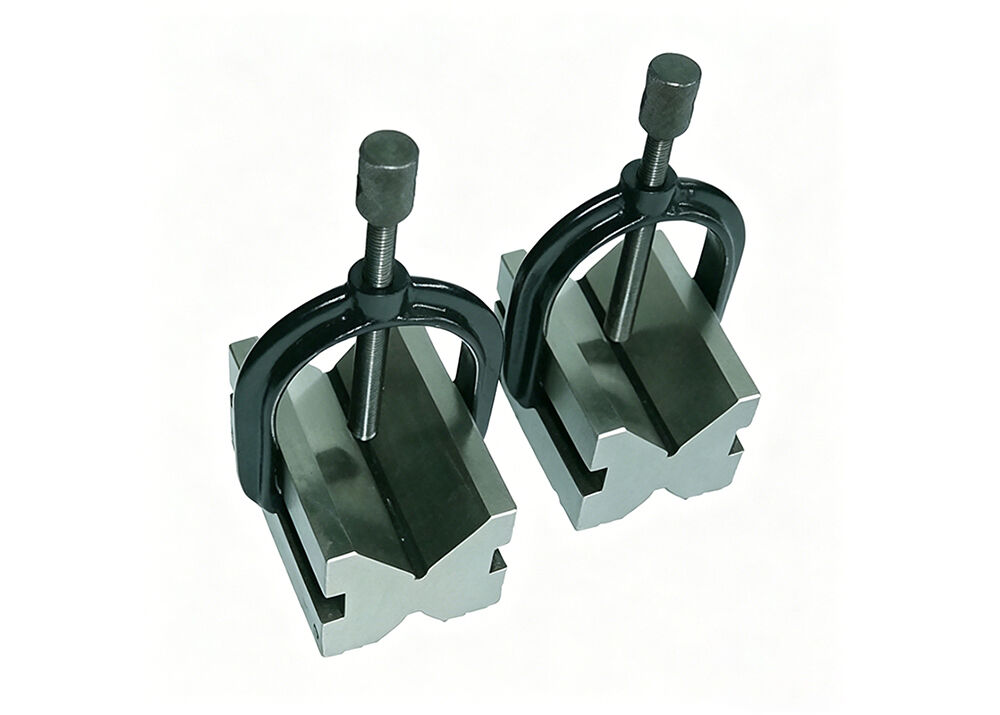

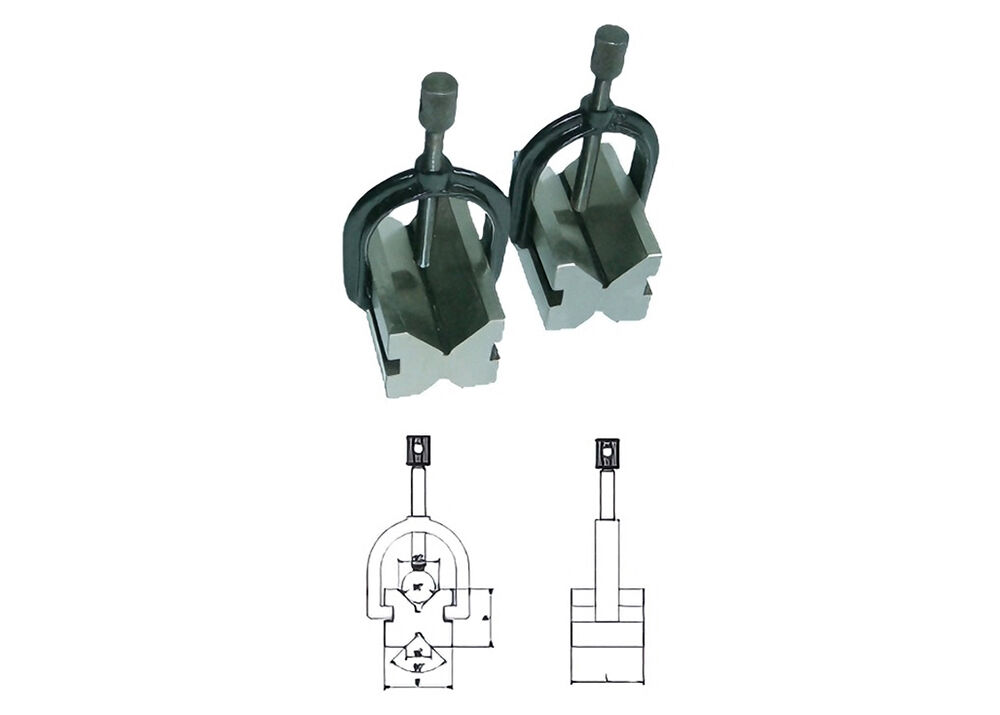

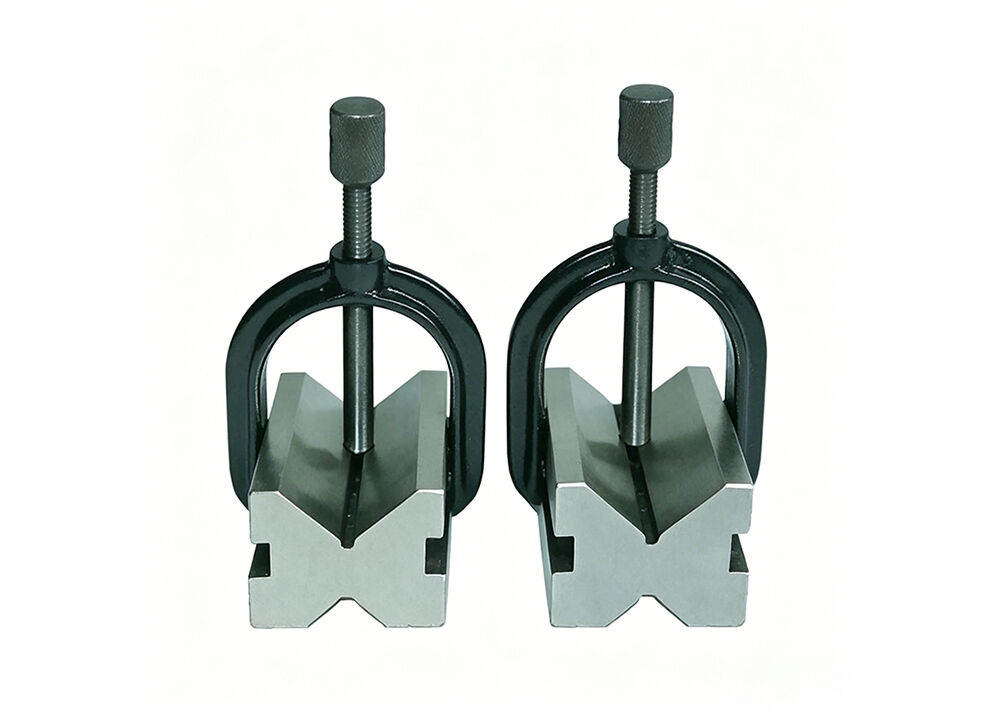

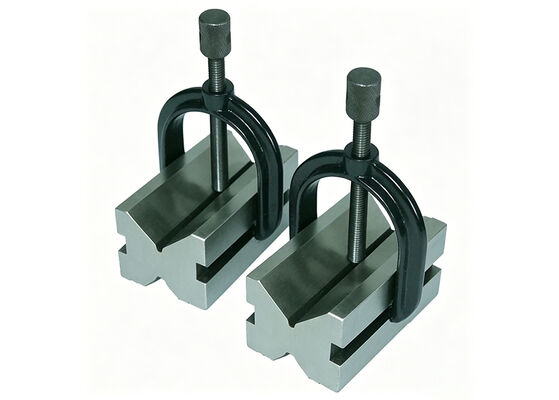

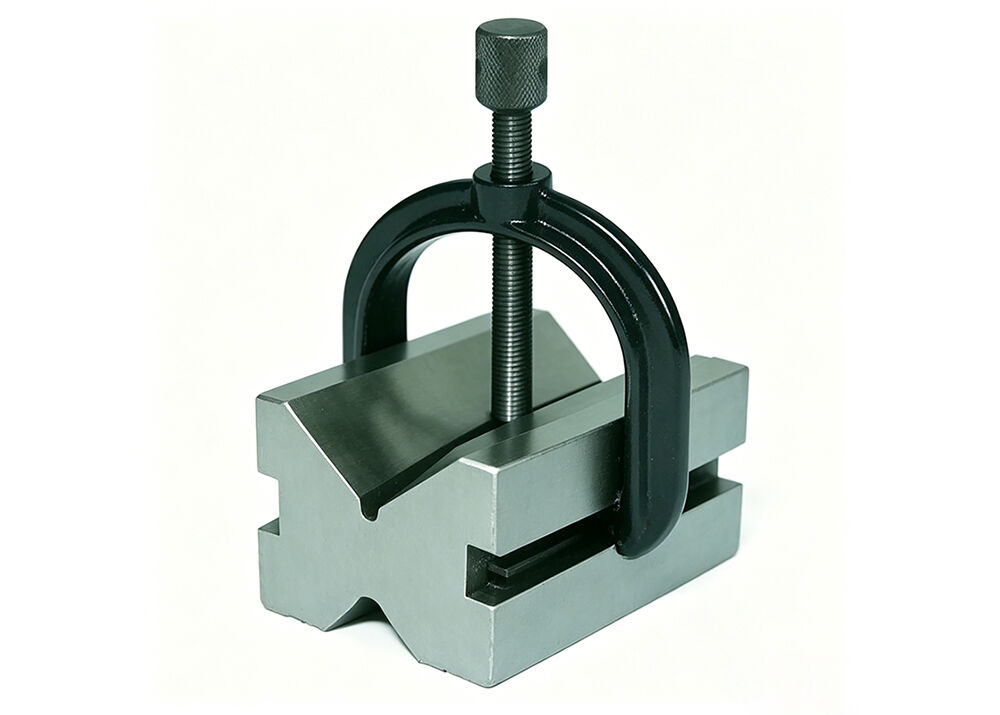

Endüstriyel Sınıf V Blokları Takım Odası Tasarım İşleme ve Kontrol Çalışmaları için Yüksek Hassasiyetli V Blokları Ayarlıyor

Endüstriyel Sınıf V Blok Seti, Takım Odası Tasarımı, İşleme ve Kontrol İşleri İçin Yüksek Hassasiyetli V Bloklar

Açıklama:

V-Bloklar, operatörlerin işleme ve muayene işlemleri için iş parçalarını güvenli bir şekilde konumlandırmasını ve sıkıştırmasını sağlayan profesyonel iş tutma fikstürleridir. Taban, yan yüzeyler ve V temas yüzeyleri tamamen hassas taşlanmıştır, bu da tutarlı işleme ve ölçüm sonuçlarını garanti etmek için kararlı, güvenilir ve tekrarlanabilir referans düzlemleri sunar.

Uzun süreli doğruluğu korumak için V-Bloklar periyodik muayene gerektirir. V bloklarımız tamamen ısıl işlem görmüş ve hassas işlenmiştir, bu da onları güvenilir atölye tutma araçları olarak kararlı performans sağlar.

Özel V şeklinde çift temas yüzeyleri, yuvarlak çubuk, boru şeklindeki ürünler ve şaft parçaları dahil olmak üzere bileşenleri sıkıca destekler. İş parçaları, V profilinin her iki yüzeyine eşit şekilde dayanır, bu da sıkıştırma basıncını eşit olarak dağıtır. Bu üniform kuvvet dağılımı, hassas frezeleme, taşlama, düzen işaretleme ve salgı testi için iş parçasını sabit bir konuma kilitler.

Eşleştirilmiş her V Blok, üstün aşınma direnci için HRC 55-62'ye kadar sertleştirilmiş birinci sınıf çelikten yapılmıştır. Standart 90° V açısına sahip ve eşleşen kelepçe braketleriyle birlikte tedarik edilen metrik ve inç spesifikasyonlu V-bloklarımız, 0,005 mm (0,0002 inç) kadar yüksek doğruluk elde eder.

Hızlı Detay:

1. Düzen, işleme ve muayene işleri için kullanılır.

2. Yüksek kaliteli çelik ve HRC55-62 sertliğinden yapılmıştır.

3. 90° V Açıları.

Şartname:

Ürün Öne Çıkanları:

1. Hassas Taşlanmış Referans Yüzeyleri

   Taban, yan yüzeyler ve V temas yüzeyleri tamamen hassas işlenmiştir, düzen, işleme ve muayene görevleri için kararlı, tekrarlanabilir referans düzlemleri sağlar.

2. Optimize Edilmiş V Şekilli Sıkıştırma Tasarımı   Standart 90° çift V temas yüzeyleri, sıkıştırma kuvvetini eşit olarak dağıtır, test ve işleme sırasında yuvarlak çubukları, şaftları ve boru şeklindeki iş parçalarını sabit bir konumda sıkıca tutar.

3. Yüksek Sertlik ve Uzun Hizmet Ömrü

   Birinci sınıf çelikten üretilmiş ve HRC 55-62'ye kadar ısıl işlem görmüş, uzun süreli ağır atölye kullanımı için üstün aşınma direnci sağlar.

4. Eşleştirilmiş Setler ve Kelepçelerle Birlikte Teslim Edilir   Tam set, eşleştirilmiş V-blokları ve eşleşen kelepçe braketlerini içerir. Metrik ve inç boyut spesifikasyonları geniş bir iş parçası boyut yelpazesini kapsar.

5. Hassas Metroloji İçin Geniş Uygulama

   Şaft salgı testi, petrol boru hattı muayenesi, düzen işaretleme, taşlama, frezeleme ve makine ve metroloji laboratuvarlarında kalite kontrol için mükemmel iş tutma fikstürü.

Uygulamalar:Kelepçeli hassas çelik V-bloklar, makine atölyelerinde, CNC atölyelerinde, takım odalarında ve metroloji laboratuvarlarında yaygın olarak kullanılan temel iş tutma fikstürleridir. Hassas taşlanmış referans yüzeyleri, standart 90° V açısı ve yüksek sertlikte çelik gövdesi sayesinde, yuvarlak çubuklar, masif şaftlar, boru şeklindeki parçalar ve silindirik iş parçaları için kararlı tekrarlanabilir konumlandırma sağlarlar.

SSS:

S1: Kelepçeli hassas çelik V-bloklar temel olarak ne için kullanılır?

C: Bu V-bloklar, düzen işaretleme, işleme ve muayene işleri için yaygın olarak kullanılan profesyonel iş tutma fikstürleridir. Şaft salgı testi, taşlama, frezeleme, petrol boru hattı muayenesi ve makine atölyeleri ve metroloji laboratuvarlarında kalite kontrol için idealdir. İşleme ve ölçüm sırasında yuvarlak çubukları, boru şeklindeki parçaları ve şaft bileşenlerini güvenli bir şekilde tutarlar.S2: V-bloklarınız hangi malzemeden ve sertlikte yapılmıştır?

C: Yüksek kaliteli birinci sınıf çelikten üretilmiş, HRC 55-62 sertliğine kadar tamamen ısıl işlem görmüştür. Yüksek sertlik, uzun süreli ağır hizmet atölye kullanımı için uygun, mükemmel aşınma direnci sağlar.

S3: Bu V-blokların V açısı nedir?

C: Standart 90° V açılı çift temas yüzeyleri. İki V yüzeyi, sıkıştırma basıncını eşit olarak dağıtır, yuvarlak çubukları, şaftları ve tüpleri sabit konumlandırma için eşit şekilde oturur.
