Alet odası Kullanım V Blokları Tasarım İşleme için hassas Vee Blokları Sıkıştırma ve Çıkış Kontrol İşleri

Alet odası Kullanım V Blokları Tasarım İşleme için hassas Vee Blokları Sıkıştırma ve Çıkış Kontrol İşleri

Açıklama:

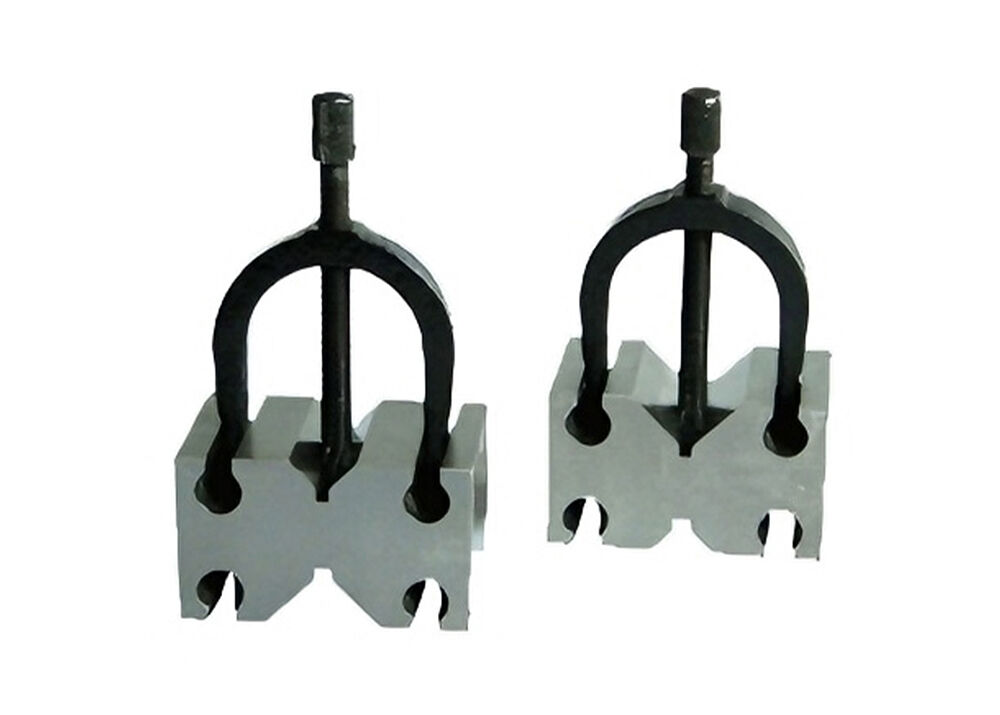

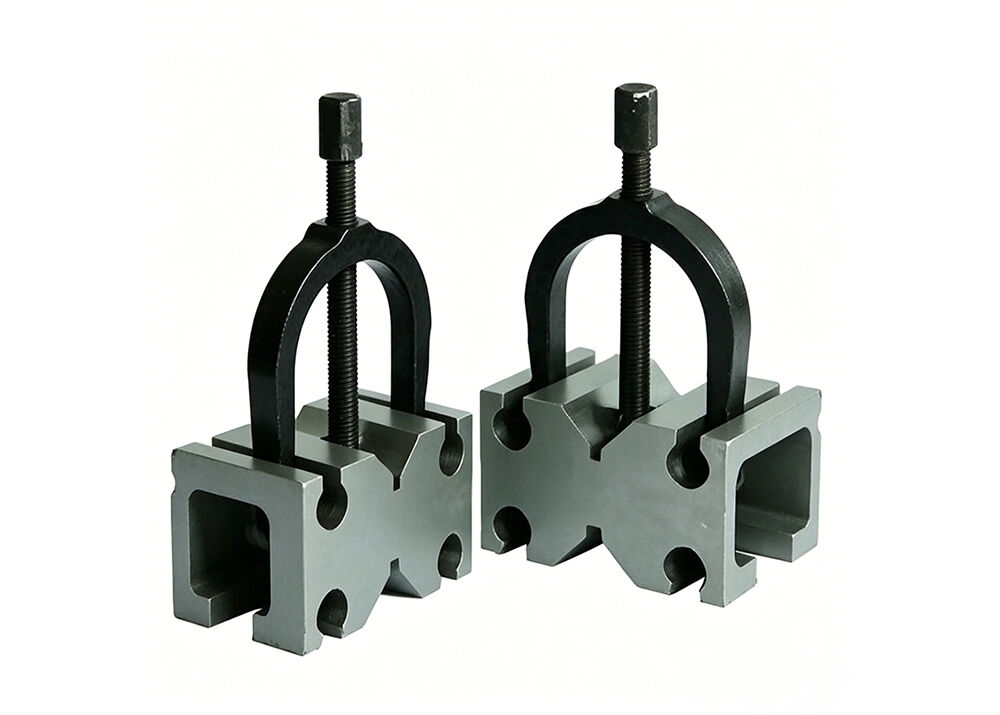

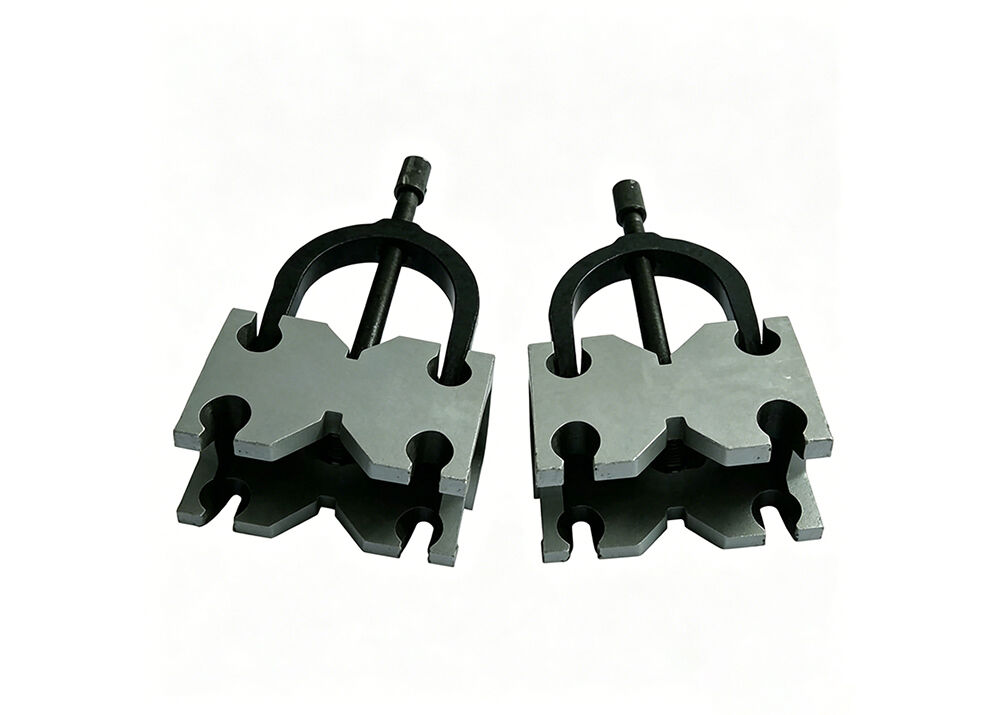

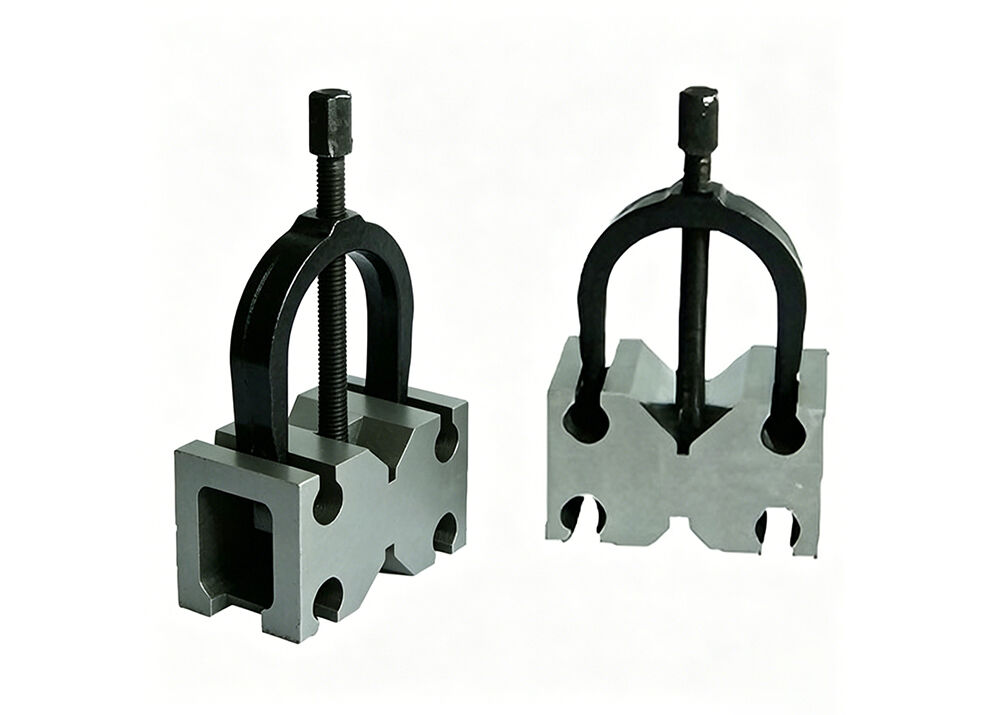

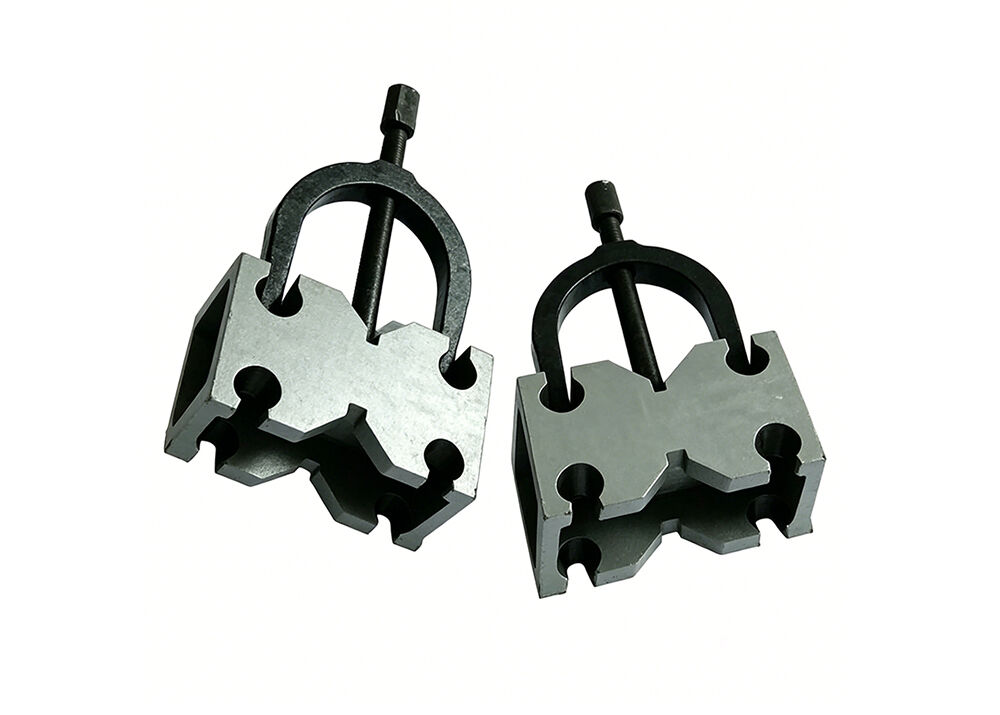

V-Bloklar, operatörlerin iş parçalarını işleme ve denetim işlemleri için güvenli bir şekilde bulmalarını ve sıkıştırmalarını sağlayan profesyonel iş tutma cihazlarıdır.Yan yüzler ve V temas yüzeyleri tam hassasiyetle zeminlenmiştir., istikrarlı, güvenilir ve tekrarlanabilir referans düzlemleri sunarak tutarlı işleme ve ölçüm sonuçlarını garanti eder.

Uzun süreli doğruluğu korumak için, V-Bloklar periyodik denetim gerektirir. V-Bloklarımız tamamen ısı ile tedavi edilir ve hassas işlenir, güvenilir atölyede tutma araçları olarak istikrarlı bir performans sağlar.

İmza V şeklindeki çift temas yüzeyleri, yuvarlak çubuk, borulu ürünler ve şaft parçaları da dahil olmak üzere bileşenleri sağlam bir şekilde destekler.Birleştirme basıncını eşit bir şekilde dağıtanBu eşit kuvvet dağılımı, iş parçasını hassas frezeleme, öğütme, düzenleme işareti ve akış testi için sabit bir konuma kilitler.

Her eşleşen çiftli V Blok, üstün aşınma direnci için HRC 55 ′′ 62'ye kadar sertleştirilmiş, üst düzey çelikten yapılmıştır.Bizim metrik ve inç özellikli V bloklarımız 0'a kadar yüksek doğruluğa ulaşır..005 mm (0.0002 inç).

Hızlı ayrıntı:

1. Planlama, işleme ve denetim işlerinde kullanılır.

2Yüksek kaliteli çelikten ve HRC55-62 sertliğinden yapılmış.

3. 90° V açısı.

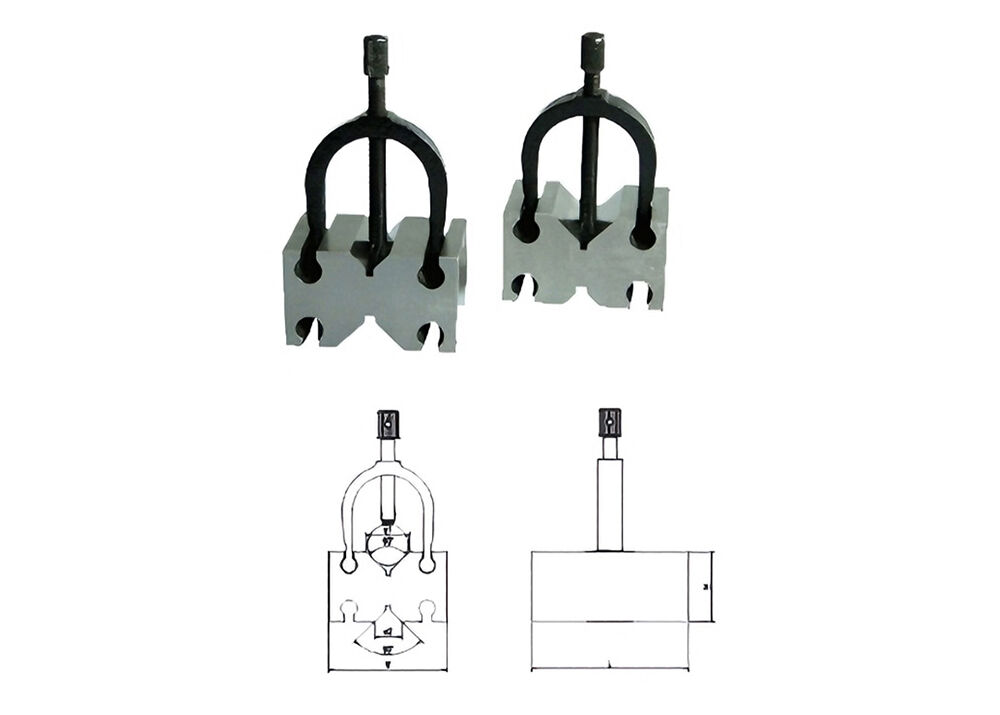

Spesifikasyon:

Ürün Özellikleri:

1.Tam zemin referans yüzeyleri

Baza, yan yüzler ve V temas yüzeyleri, istikrarlı, tekrarlanabilir referans sağlayan tam hassasiyetle işlenmiştir.

düzlem için düzlemler,İşleme ve denetim görevleri.

2Optimize edilmiş V şeklinde sıkıştırma tasarımı

Standart 90 ° çift V temas yüzleri, yuvarlak çubukları, şaftları ve tüpleri sağlam bir şekilde bağlayarak sıkıştırma kuvvetini eşit bir şekilde dağıtır

İş parçacıklarıTest ve işleme sırasında sabit pozisyonda.

3. Yüksek Sertlik ve Uzun Hizmet Süresi

Yüksek kaliteli çelikten yapılmış ve HRC 55 ̊62'ye kadar ısı ile işlenmiş,

Uzun süreli ağırAtölye kullanımı.

4.Clamps ile eşleştirilmiş çift olarak sunulur

Tam set eşleştirilmiş V blokları ve eşleşen sıkıştırma brackets içerir. metrik ve inç boyut özellikleri

kapakÇok çeşitli iş parçası boyutları.

5.Tam metroloji için geniş bir uygulama

Mükemmel iş tutma tesisi, şaft akış testi, petrol boru muayenesi, düzen işareti, öğütme, frezeleme ve

Makine ve metroloji laboratuvarlarında kalite kontrolü.

Uygulamalar:
